Hướng dẫn tự lắp camera tại nhà (rất chi tiết)

poster cctv Recovered

Chào các bạn, Bài viết dưới đây mính sẽ hướng dẫn các bạn về các tự lắp camera quan sát có rất nhiều loại camera quan sát nhưng ở đây mình sẽ giới thiệu 2 loại camera chính là camera ipcamera analog, camera analog được sử dụng nhiều nhất ở việt nam nên mình sẽ giới thiệu chi tiết nhất.

Hướng dẫn lắp camera Analog

Các bạn có thể phân biệt camera nhà mình loại gì tại đây

Chuẩn bị

  • Đầu ghi hình camera
  • Camera quan sát
  • Zắc BNC
  • Nguồn camera
  • Ổ cứng ( Nếu bạn cần ghi hình thì lắp ổ cứng không thì không cần lắp.
  • Zắc AV hoặc HDMI nối từ đầu ghi hình lên TV
  • Dây đồng trục ( dây tín hiệu cáp truyền hình nhà bạn cũng có thể dùng được)
  • Dây điện ( Chỉ cần dùng dây loại nhỏ 2×0.75 của trần phú là tốt nhất)

Nếu các bạn muốn xem qua điện thoại thì các bạn có thể tải phần mềm này, tải luôn chút mình hướng dẫn các bạn cài đặt ngay cho dễ: LINK – http://ouo.io/da7Wbr

Lắp đặt:

Xác định vị trí đặt camera

( Mắt camera) và đầu ghi hình trước tiên ở chỗ nào cho hợp lý ( Thường đặt ở phòng khách hoặc phòng ngủ nơi gần TV hoặc gần cục mạng internet)

Đi dây

 Bước vất vả và lâu nhất là đi dây, chúng ta sẽ đi một cặp dây tín hiệu và dây nguồn với nhau. Một camera chúng ta sẽ cần 1 nguồn điện cấp cho camera rồi lấy tín hiệu từ camera dẫn về đầu thu qua cáp đồng trục.

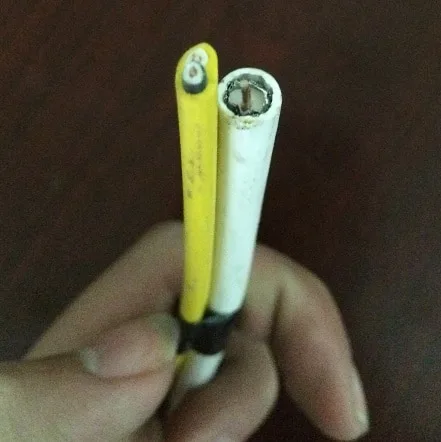

12

Đây là cặp dây điện và dây đồng trục chúng ta cần kéo từ vị trí đầu ghi hình tới camera. ( Dây màu vàng là dây điện còn dây mà trắng là dây cáp đồng trục.

Đấu Nối giắc

Nối giắc BNC ( Mình đã có riêng 1 video hướng dẫn nối giắc BNC các bạn có thể xem ở video dưới nhé.

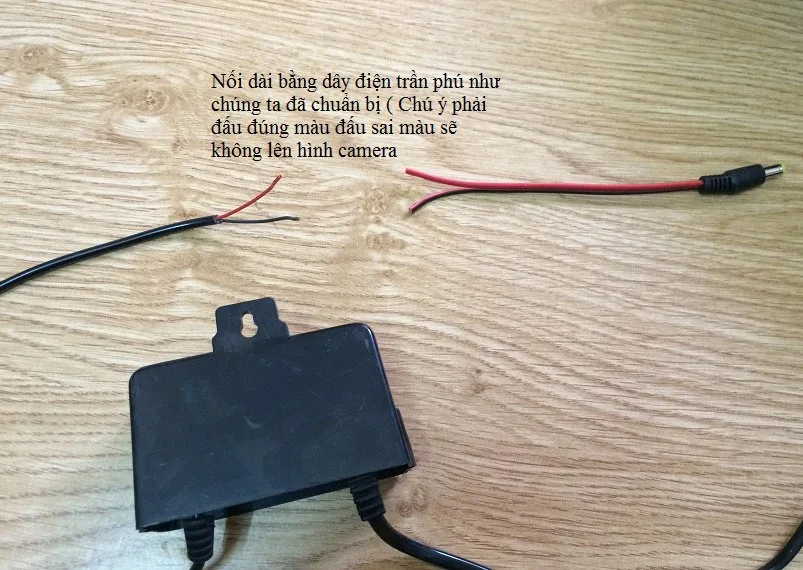

+ Nối giắc nguồn ( đầu nguồn cắt từ cục nguồn ra để nối dài )

22

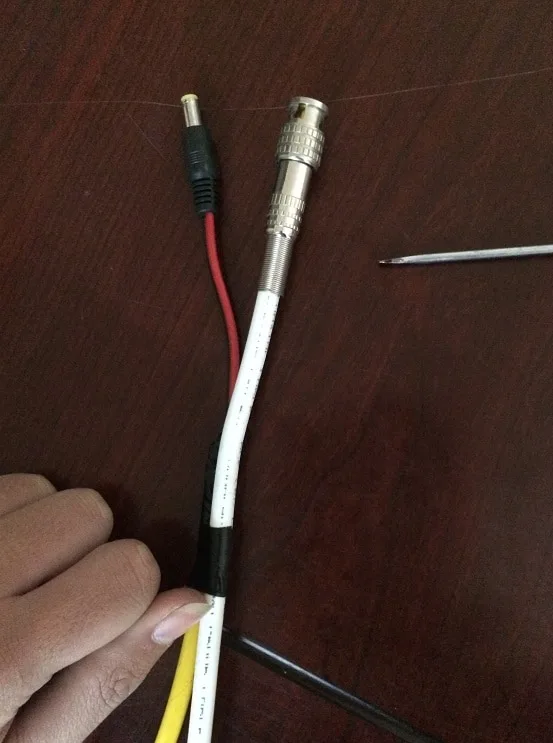

  Khi nối hoàn thành đầu dây gần phí camera trông sẽ như thế này.

31

  Như thế này chúng ta chỉ việc cắm giắc vào giắc camera. Nếu cẩn thận hơn chúng ta sẽ quấn băng dính xung quanh giắc BNC và đầu nguồn cho chắc chắn và ko sợ bị gỉ.

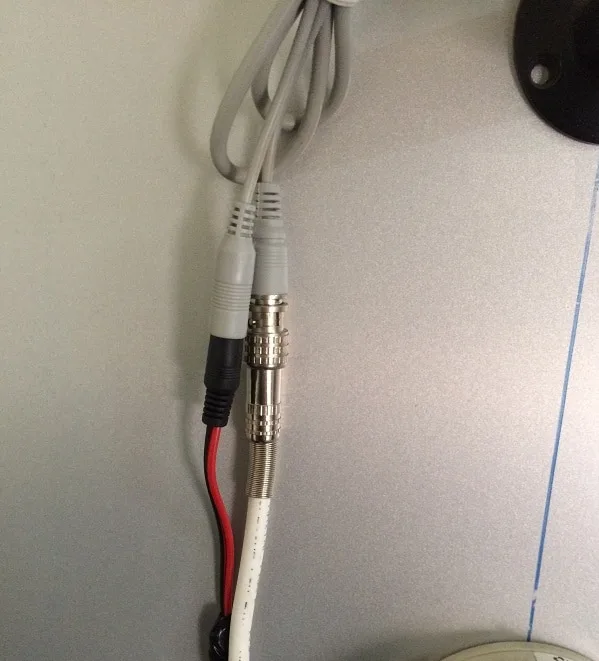

IMG 3648

Như vậy là đã hoàn thành đầu nối BNC  và đầu nguồn ở đầu camera, ta phải làm giắc camera ở đầu ghi hình rồi cắm vào cổng vào ở trên đầu thu như sau.

Nối dây hoàn thiện và lên hình camera

Chúng ta sẽ cắm dây dẫn từ camera về đầu ghi hình như sau.

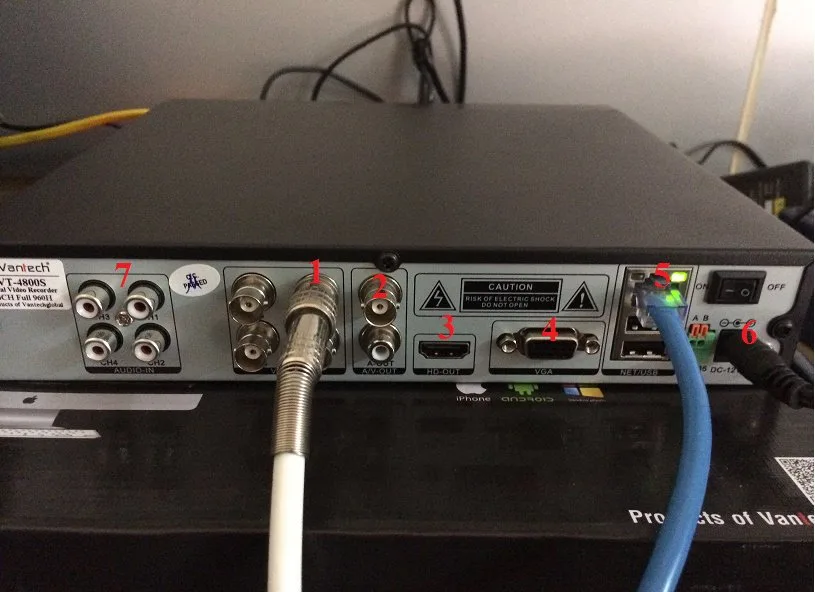

51
  1. Dây tín hiệu đồng trục dẫn từ camera về đầu ghi.
  2. Giắc Video để xuất hình ảnh từ đầu ghi lên TV ( chất lượng kém)
  3. Giắc HDMI dẫn hình ảnh từ đầu ghi lên TV ( chất lượng rất tốt)
  4. Giắc VGA dẫn tín hiệu từ đầu ghi ra màn hình có cổng tín hiệu là VGA ( chất lượng tạm được)
  5. Cổng mạng để kết nối với máy tính ( Khi cắm có đèn xanh sáng đứng và đèn vàng sáng nháy)
  6. Cắm nguồn từ cục nguồn của đầu ghi đi kèm
  7. Đường tín hiệu audio. Nếu chúng ta lắp thêm mic dẫn tín hiệu audio vào đây.

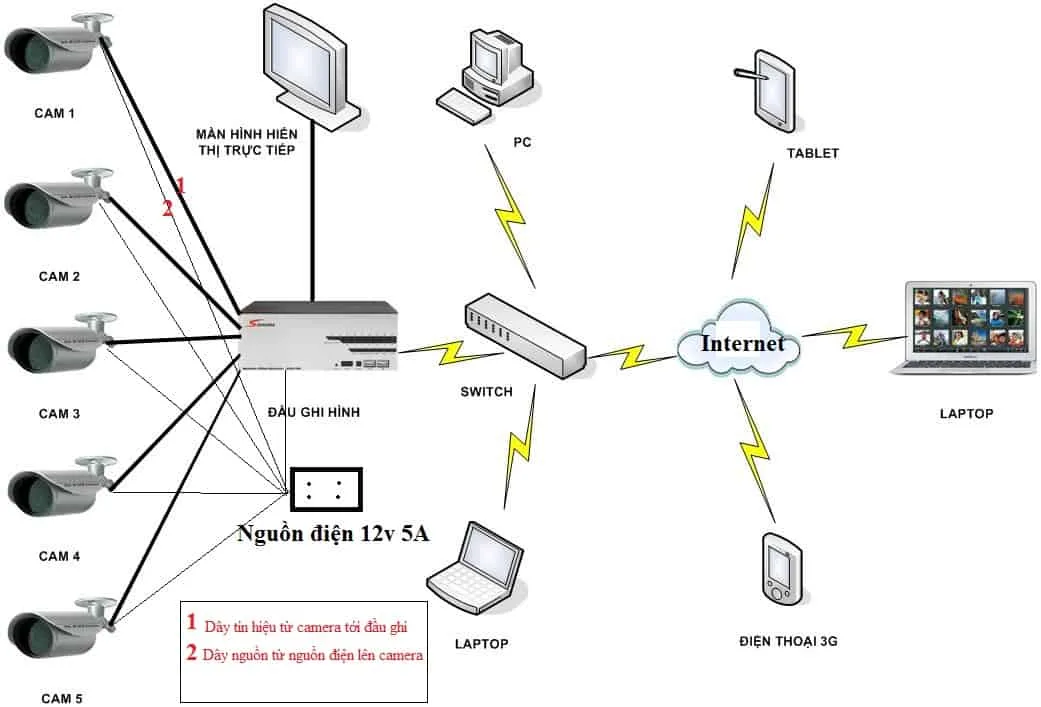

Còn dây điện trần phú chúng ta nối vào cục nguồn, cắm nguồn đó vào điện để cấp nguồn cho camera. Các bạn có thể nhìn sơ đồ dưới đây để lắp đặt cho dễ dàng.

so do camera ip

Hướng dẫn lắp camera IP

  Nếu các bạn có thắc mắc gì cứ post hết ở dưới. Mình sẽ trả lời tất cả thắc mắc của các bạn.
